Un atelier de lumière

Deux techniques, une même prudence

Le scanner, conçu par Mercurio Imaging, est un petit laboratoire déplacé en bibliothèque : un plateau qui tourne, une caméra, cinq bandes de lumière. Ces deux techniques, la photogrammétrie et le RTI (photographie rééclairable), s’appliquent ici à des manuscrits fragiles. On n’ouvre jamais un volume au-delà de ce que son état permet, souvent un maximum entre 90 et 120 degrés. Mercurio mène aussi d’autres missions d’imagerie pour musées, laboratoires et métiers d’art.

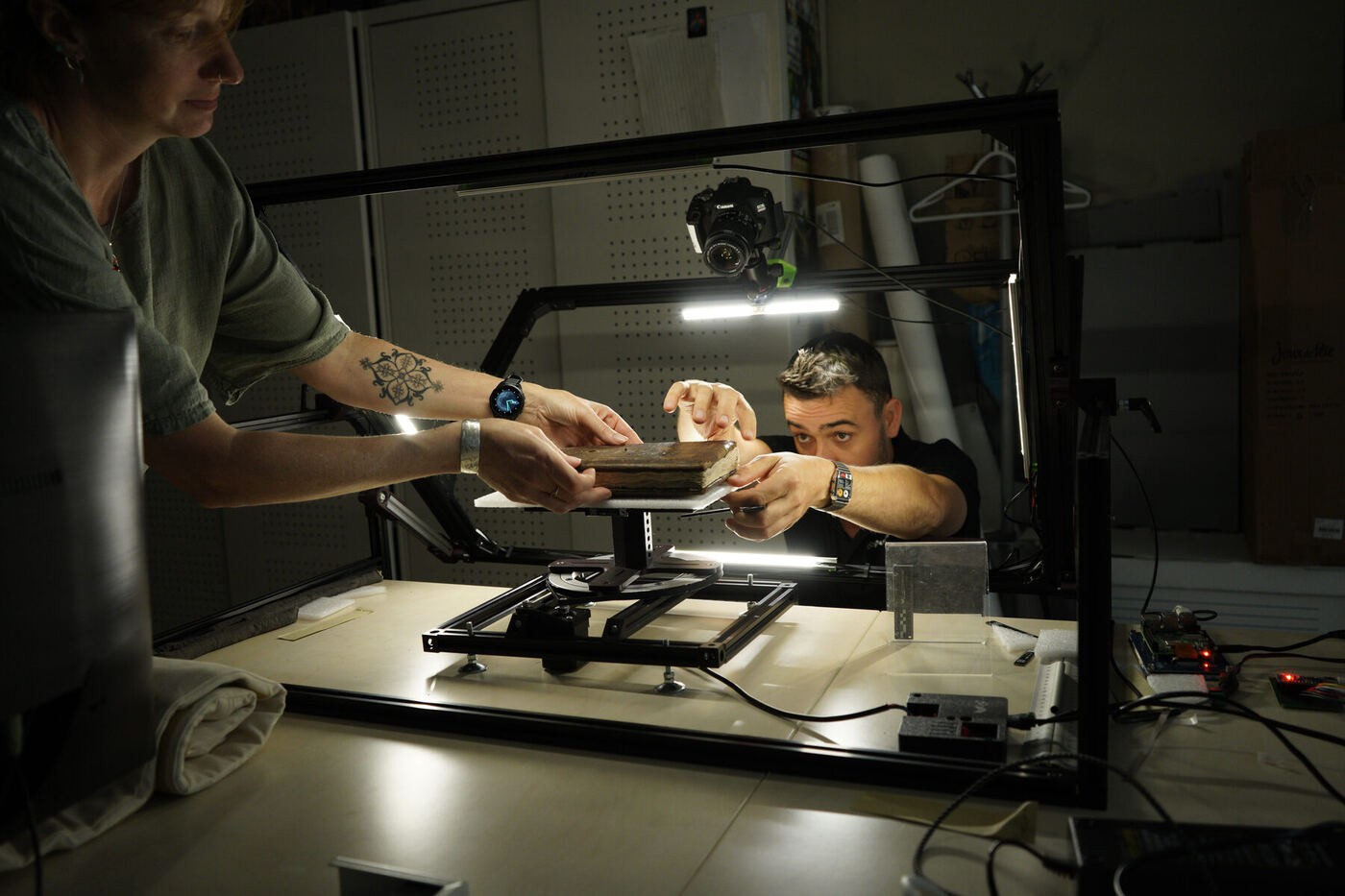

Making-of : l’équipe pose une reliure sur le plateau, sans forcer l’ouverture. Mission IRHT / Mercurio, Médiathèque Voyelles, juillet 2026.
Pose d’une reliure sur le plateau, Médiathèque Voyelles, juillet 2026.
Chargement de la vidéo
Le plateau tourne, la caméra se déplace.
01 / RECONSTRUIRE LA FORME Multiplier les points de vue

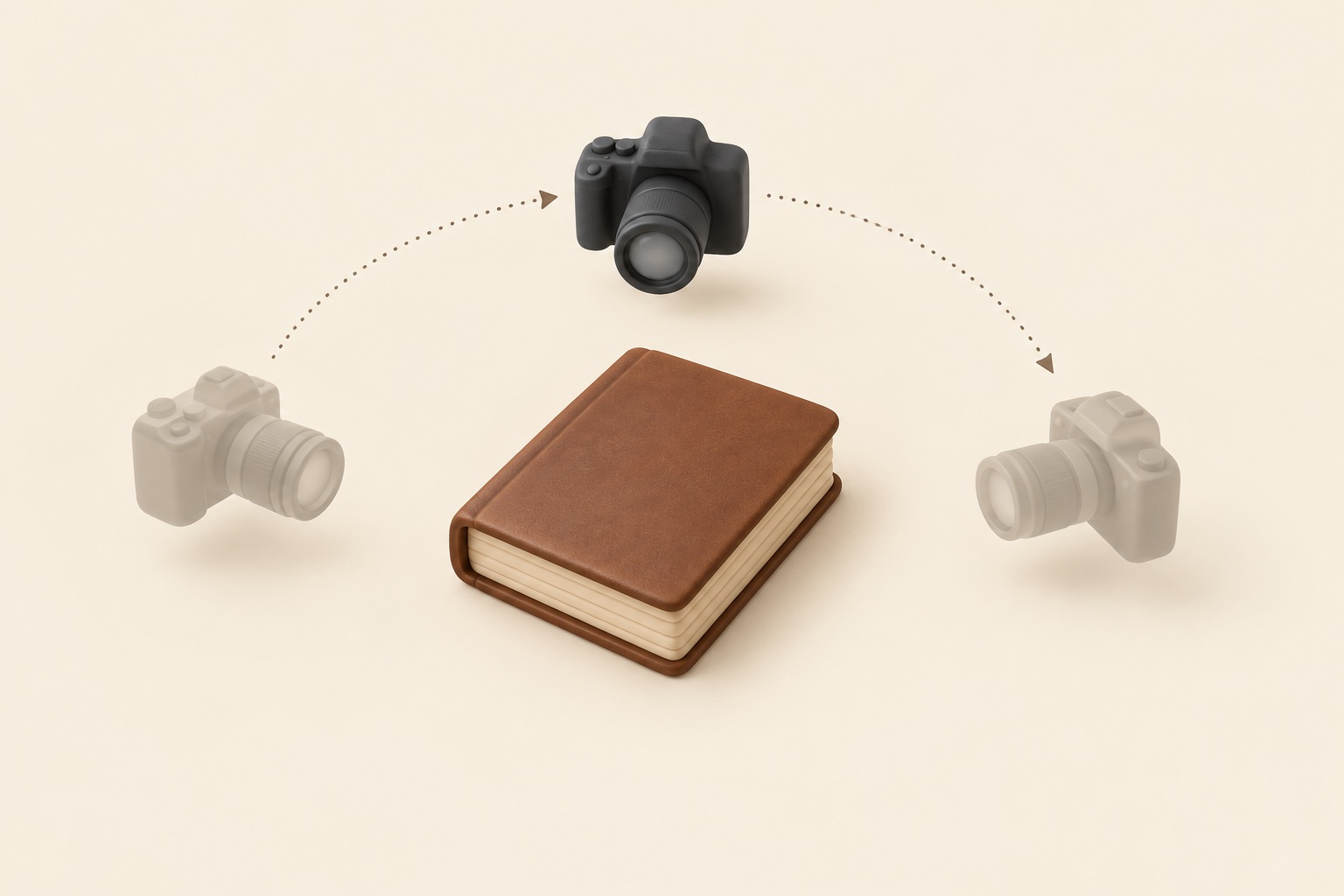

Illustration de principe : les positions successives d’une même caméra autour d’un livre.
Une caméra, plusieurs positions · éclairage constant
Un volume à faire tourner Les vues sont assemblées en un modèle 3D.

La photogrammétrie (le volume 3D)

Chargement de la vidéo
Acquisition photogrammétrie : les lumières restent allumées, la caméra et le plateau bougent autour du livre.

On photographie le livre sous des dizaines d’angles. Les lumières restent allumées. C’est la caméra, et parfois le plateau, qui bougent. Un logiciel compare ces vues et reconstruit la forme : plats, dos, tranches, épaisseur du cuir.

1. Les lumières restent allumées. C’est la caméra (et le plateau) qui bougent.

2. Des dizaines de vues du plat, de face, de biais, au ras des tranches.

3. Un logiciel assemble un modèle 3D. Vous pouvez le tourner comme un objet réel, sur la page Explorer, avec 3DHOP.

02 / RÉVÉLER LA SURFACE Faire varier la lumière

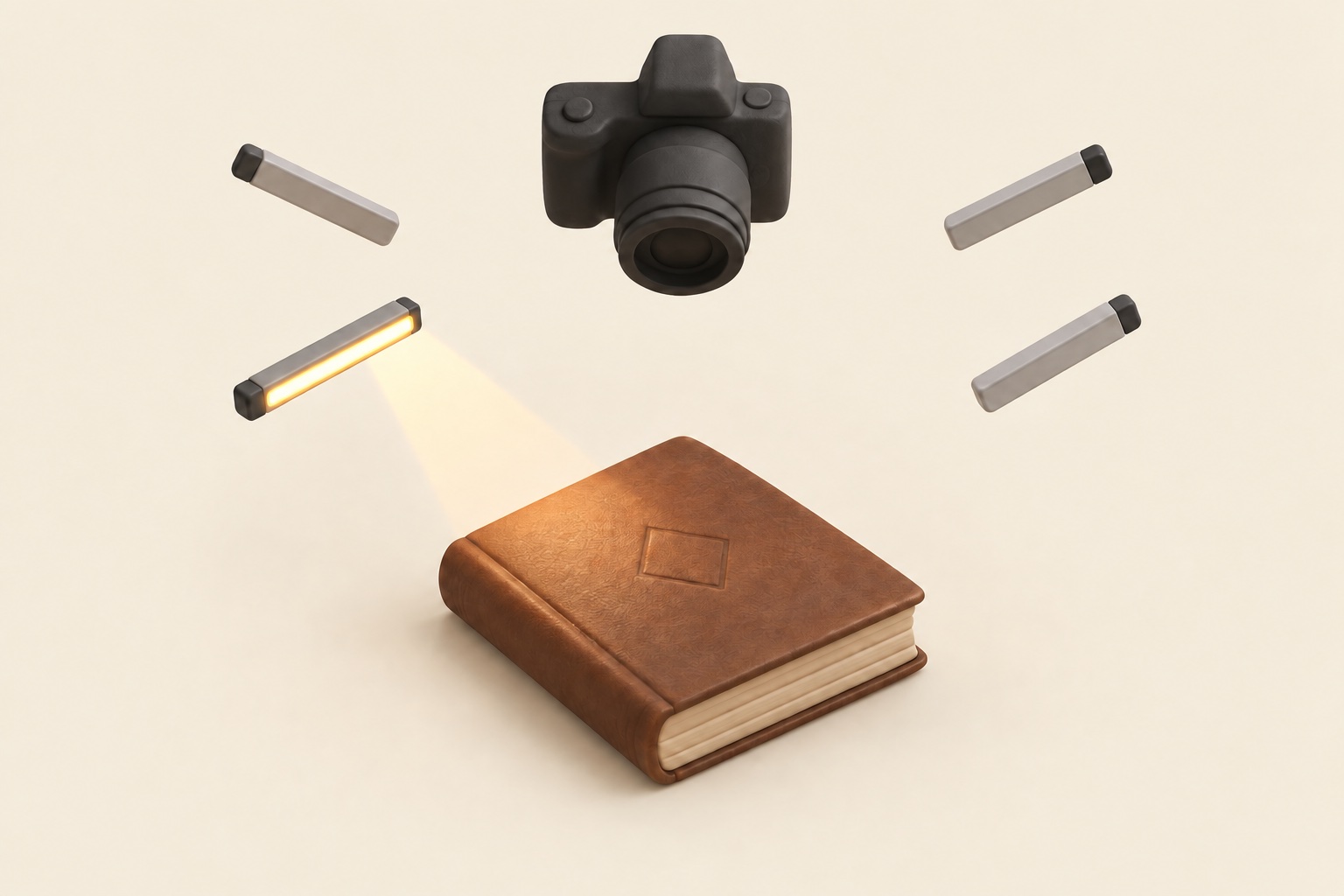

Illustration de principe : une caméra fixe au-dessus d’un livre et quatre sources de lumière, dont une seule éclaire la couverture.
Caméra fixe · éclairages successifs
Une surface à rééclairer La lumière révèle les empreintes et les reliefs.

Le RTI (photographie rééclairable)

Chargement de la vidéo
Acquisition RTI : la caméra est fixe, les bandes lumineuses s’allument l’une après l’autre autour de la même face.

RTI signifie Reflectance Transformation Imaging. C’est une photographie à lumière interactive, aussi appelée imagerie rééclairable : la résolution d’une photo, et la lumière que l’on déplace après coup. Ici la caméra ne bouge pas. Cinq bandes lumineuses éclairent la même face sous des angles différents.

1. Acquisition. L’objet est éclairé successivement. Chaque éclairage capture un relief, une trace ou une matière que les autres ne montrent pas.

2. Traitement. Les prises de vue sont combinées en un seul fichier : l’image rééclairable, prête à explorer.

3. Visualisation. Sur l’écran, vous déplacez la lumière, vous zoomez. Relight et OpenLime recalculent le rendu à chaque geste.
